イーサネット製品５１００シリーズ
| 絶縁入出力 | for イーサネット | ||
| ＰＣＲ−５１５３ＥＮＣ | 絶縁入出力ユニット |
|
□ 概要と特長 | |
| 本機はイーサネットインターフェースを持った絶縁デジタル入出力装置で、１６点のフォトカプラ入力／１６点のリレー接点出力を装備しています。 フォトカプラの入力は極性を選ばないタイプを採用していますので電流流れだし／流し込みのどちらの方式でも接続可能です。 リレー接点の出力はノーマルオープン接点またはノーマルクローズ接点のいずれかをジャンパー設定で選択することができ、外部機器の制御に柔軟性があります。 フロントパネルには、１６点の入力信号の状態や、１６点のリレーの動作状態を表すモニタＬＥＤを装備しています。 リアパネルには、入力信号用のＤｓｕｂ３７（メス）、出力信号用のＤｓｕｂ３７（オス）、ＡＣ電源入力用インレットとヒューズホルダ、イーサネットコネクタ（ＲＪ−４５）と機能選択用ＤＩＰ−ＳＷを備えています。 本機の内部には外部回路用ＤＣ２４Ｖ電源を内蔵しており、入力信号用コネクタと出力信号用コネクタの両方から取り出すことができます。（外部用電源が不要または２４Ｖ以外をご希望の場合、お問い合わせ下さい。） パソコンとのインターフェースにＧＰＩＢ（IEEE-488）をご利用の場合は「PCR-5453GPC」をご利用下さい。 ＲＳ２３２Ｃをご希望の場合はご相談下さい。 応用・用途 ＊：バーンイン装置のリモート制御監視 ＊：制御盤のリモート監視・制御 ＊：パソコンとシーケンサとの信号受け渡し ＊：計測器の入力切り替え ＊：自動機器の監視 ＊：高周波リレー、同軸リレー、電磁弁の開閉および監視 |
||

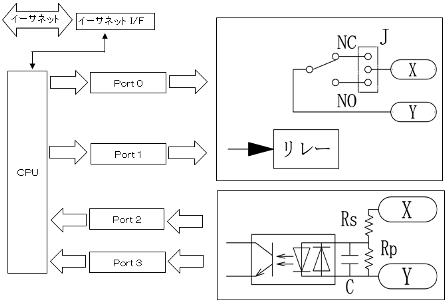

| □ ブロック図 | ||
 |
イーサネット I/F 部： | ホストとの通信をおこないます。 |
| CPU 部： | コマンドの解釈、ポートの入出力の読み出し書き込み、モードの管理を行います。 | |
| Port0〜1 部： | 出力ポートはデータラッチの後にトランジスタアレイが組み込まれており、リレーとモニタＬＥＤをドライブします。 リレー接点はジャンパー設定でノーマルオープンまたはノーマルクローズを選択できます。 |
|
| Port2〜3 部： | 入力ポートの前段には双方向タイプのフォトカプラを採用しており、入力信号の極性を選びません。 | |

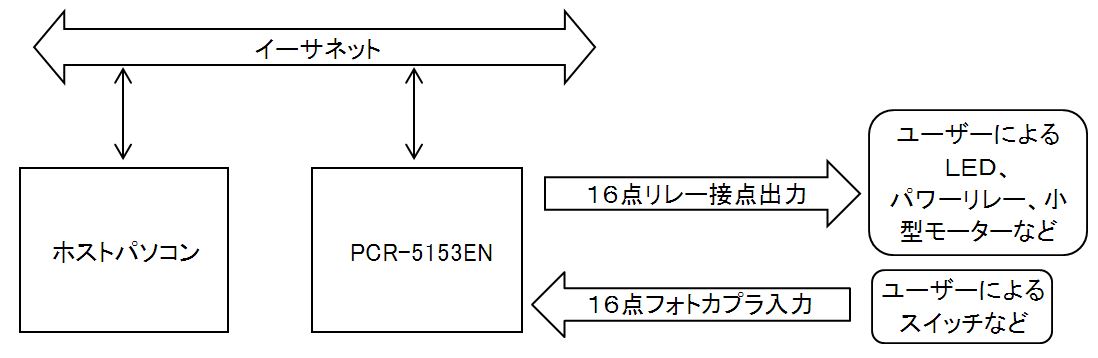

| □ サーバーモードのイメージ | |
 |
|
| ホストパソコン | ＰＣＲ−５１５３ＥＮＣの端末側のリレーを制御（ＯＮ／ＯＦＦ）したり、入力ポートに接続された信号を読みとったっりできます。 その際のコマンドについては「コマンド説明書」を参照して下さい。 |
| ＰＣＲ−５１５３ＥＮＣ | パソコンからのコマンドに従って入力ポートの読み取り、出力ポートへの出力を行います。 |

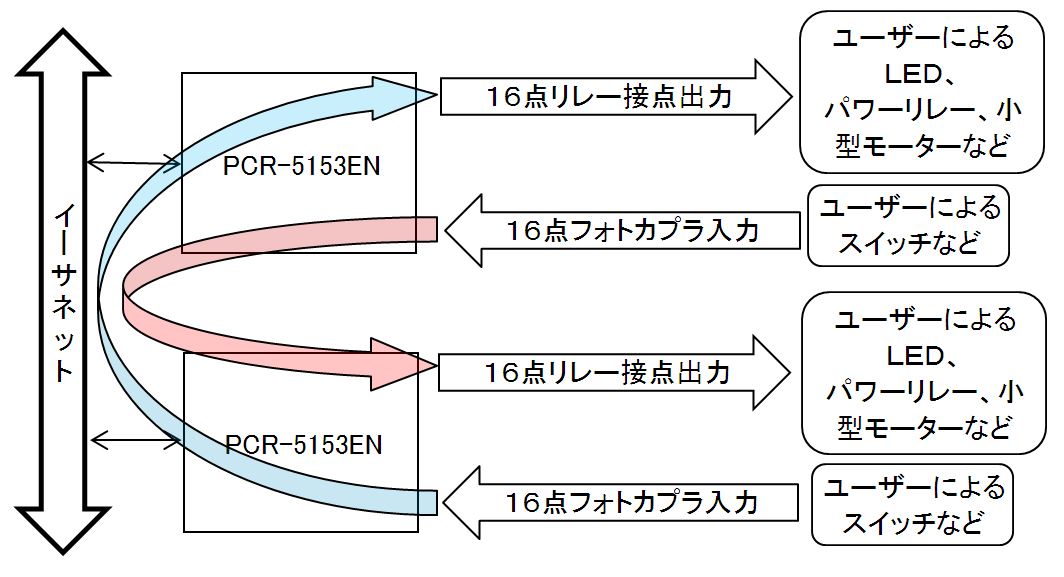

| □ 対向モードのイメージ | |
 |
|
| ＰＣＲ−５１５３ＥＮＣ （Ａ） | フォトカプラ入力に入力された信号を他のＰＣＲ−５１５３ＥＮＣ（Ｂ）のリレー出力に送信するにはクライアント機能をＤＩＰＳＷで許可します。その際に伝送間隔を選択します。 他のＰＣＲ−５１５３ＥＮＣ（Ｂ）から伝送された信号をリレー出力に出力するにはサーバー機能を許可します。 |
| ＰＣＲ−５１５３ＥＮＣ （Ｂ） | フォトカプラ入力に入力された信号を他のＰＣＲ−５１５３ＥＮＣ（Ａ）のリレー出力に送信するにはクライアント機能をＤＩＰＳＷで許可します。その際に伝送間隔を選択します。 他のＰＣＲ−５１５３ＥＮＣ（Ａ）から伝送された信号をリレー出力に出力するにはサーバー機能を許可します。 |
| 対向モードはパソコンを経由しないので（パソコン側ソフトが不要なので）簡単に「遠隔監視・制御」を行うことができます。 | |
| □ 主な仕様 | ||
| 使用電源 | ＡＣ１００Ｖ〜２４０Ｖ／６ＶＡ（フォトカプラやリレーが全てＯＮ時は３０ＶＡ） | |
| 外形寸法 | 210Wx220Lx50H（突き出し部を含まず） | |
| Ｉ／Ｆの速度 | 最大２Ｋバイト／秒 | |
| イーサネットＩ／Ｆ | 10BASE-T/100BASE-TX（コネクタ：RJ45） | |
| クライアント機能 | 伝送間隔 | ２秒、５秒、１０秒の中からＤＩＰＳＷで選択 |
| 伝送タイミング | 入力ポートの信号が変化した時、および選択した伝送間隔 | |
| リレー接点 | 接点数 | 無電圧の独立した１６点 |
| 最大通電電流 | １．５Ａ | |
| 最大負荷 | ＡＣの場合５０ＶＡ、ＤＣの場合６０Ｗ | |
| フォトカプラ入力 | 点数 | 無極性の独立した１６点 |
| 駆動電流 | ６ｍＡ〜８ｍＡ | |
| 引加電圧 | ＤＣ２１Ｖ〜２８Ｖ | |
| 使用環境 | ０℃〜４５℃（結露しないこと） | |
| □本機には以下のオプション品があります | |||
| 型式 | 形状 | 用途 | 本体価格 |
| DS37M-10A | 片端 17JE-23370-02(D8A) (DDK製 相当)、他端 バラ | フォトカプラ入力コネクタ用 | 価格はこちらを参照 |
| DS37M-20A | |||
| DS37F-10A | 片端 17JE-13370-02(D8A) (DDK製 相当)、他端 バラ | リレー接点出力コネクタ用 | |
| DS37F-20A | |||
| 取扱説明書を見る | ：ＰＣＲ−５１５３ＥＮＣの取扱説明書をＰＤＦファイルで表示します。 |
| コマンド説明書を見る | ：ＰＣＲ−５１５３ＥＮＣ（サーバーモード）のコマンド説明書をＰＤＦファイルで表示します。 |
